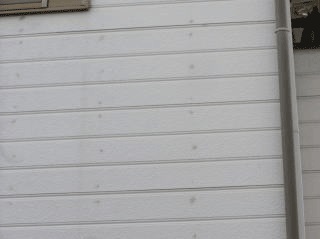

 |
塗料とコーキング経過報告へ  には、弾力性・伸縮性を維持する為に可塑剤が使用されており、年数が経つとその成分がにじみ出てベトつきが生じ、 ゴミ・埃等が付着し外壁のｺｰｷﾝｸﾞ部が変色,結果そこだけ見苦しい状態になる。 そこで 8種類の  を使って塗膜にどんな変化が起きるのか？という長期間の観察実験をしてみました。 |
(可塑剤は壁紙にも含まれてる場合がありますので
塗り替える際は確認し専用の塗料を使用しましょう。)

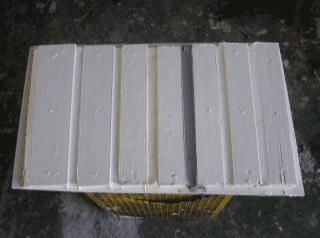

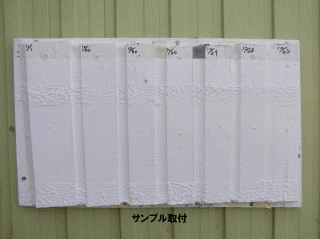

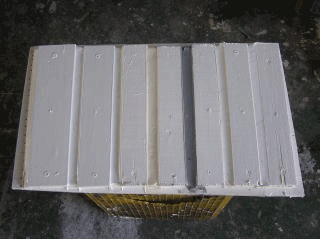

外壁部に取付完了
| ① | ノンブリード型一液ウレタン |
| ② | 一液ウレタン (主にＡＬＣ面に使用) |
| ③ | 2液変成シリコン (主にサイディング面に使用) |
| ④ | ノンブリード型2液ウレタン (主にＡＬＣ面の取合部) |
| ⑤ | シリコングレー（塗装上塗り●●） (ｼﾘｺﾝ用密着ﾌﾟﾗｲﾏｰを処理してどうか) |
| ⑥ | アクリル |
| ⑦ | ノンブリード型一液変成シリコン |
| ⑧ | シリコンクリヤー（塗装上塗り●●） (ｼﾘｺﾝ用密着ﾌﾟﾗｲﾏｰを処理してどうか) |
上半分 |
| 可塑剤移行防止プライマーを 使用せず塗膜の受ける影響を見る |
下半分 |
| 可塑剤移行防止プライマーを使用 |
| ただしシリコン⑤．⑧については、 シリコン用密着プライマーを処理する。 |

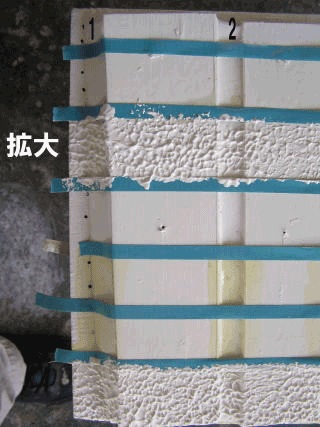

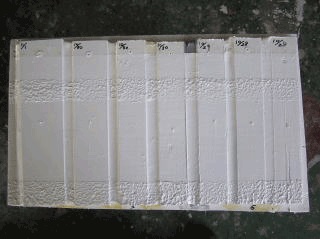

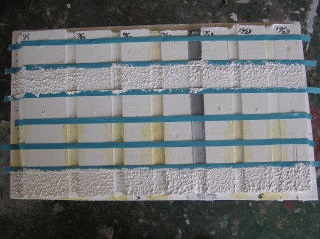

| また、塗膜に厚みが増す事により 塗膜への影響が遅れる事を 確認する為、下図画像の様に 模様付け処理をしておく事にした。 |
| 左画像 |

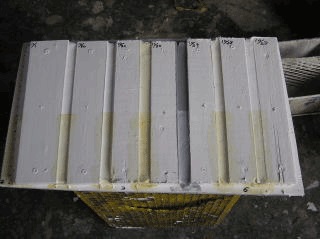

| サンプルの素地部分を少し残して 弱溶剤2液型ウレタン塗料を2回塗布 (ｼｰﾗｰ処理は省く) |
種 類 | 実施前のｺｰｷﾝｸﾞへの塗装のイメージ | 塗装 適
正 | 感 想 |
| 変成シリコン | 可塑剤の移行により汚染するものもある | ○ | 無塗装でも ＯＫ |
| ウレタン | 可塑剤の移行による汚染はすくない | ○ | 塗装したい |
| アクリル | 肉やせが大きい | ○ | 塗装したい |
| シリコン | 塗料がはじき密着しない 仮に付いても乗っているだけ | ● | ※ 無塗装 |
| ポリサルファイド | 可塑剤の移行により汚染する | △ | 無塗装が無難 |
塗料と
（ｼｰﾘﾝｸﾞ材）
※ 塗装箇所面にすでに施工されている場合、出来るだけ除去した後、ｼﾘｺﾝ用密着ﾌﾟﾗｲﾏｰにて処理後塗装したい

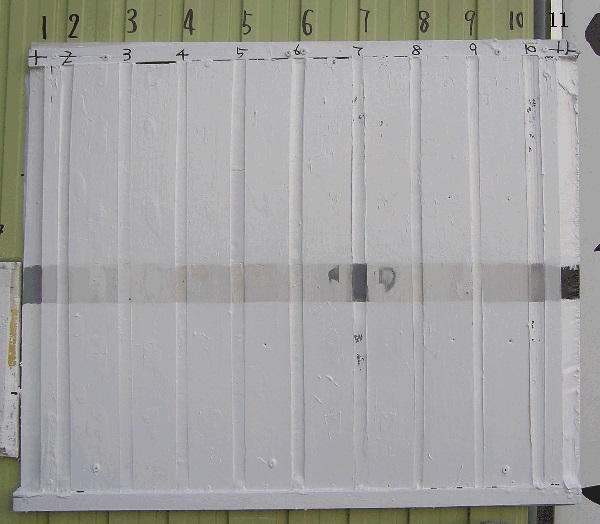

サンプル１
サンプル２
各種 に下処理をして上塗り材を低汚染形高耐候性水性塗料にて施工 (7と10のシリコンには、ｼﾘｺﾝ用ﾌﾟﾗｲﾏｰを処理) |
素地のまま
処理無しで塗装
可塑防止ﾌﾟﾗｲﾏｰ処理
水性エポシーラー処理
水性エボシーラー処理
可塑防止ﾌﾟﾗｲﾏｰ処理後
※ 溶剤系の為かシリコンコーキングにも塗料のはじきがなかった
※ 上塗りが水性塗料の為、シリコンコーキングに塗料のはじきが出たが、ｼﾘｺﾝ用ﾌﾟﾗｲﾏｰを処理した所は以上なし
| ① | 変成シリコン ノーマル(グレー) | ② | 変成シリコン ノーマル(白) Ａ |
| ③ | 変成シリコン ノーマル(白) Ｂ | ④ | ウレタン ノンブリード(白) |
| ⑤ | ウレタン ノーマル(白) | ⑥ | ウレタン１液 ノーマル(白) |
| ⑦ | シリコン(グレー) （塗装上塗り●●） | ⑧ | ウレタン一液 ノンブリード |
| ⑨ | 変成シリコン一液 ノーマル(白) | ⑩ | シリコンクリヤー（塗装上塗り●●） |
| ⑪ | ポリサルファイド | ||
※ ｼﾘｺﾝに上塗りは、●●としたが、、ｼﾘｺﾝ用ﾌﾟﾗｲﾏｰを処理場合は、別である。（結果報告にて）
